논문 작업 시 기본적으로 많이 그리는 diagram일 것이다. 아래 순서대로 따라해 보자.
1.
F4 (사각형)으로 사각형 그리기
a.

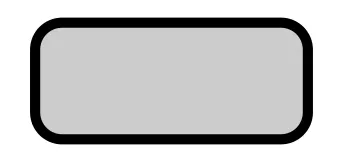

사각형 모서리의 O 모양 핸들을 잡고 움직이면 모서리를 둥글게 만들 수 있다.
i.
Ctrl 키를 누르고 둥글게 만들면 균형이 잘 잡힌 둥근 모서리를 만들 수 있다.
2.
F8 (글자)로 글씨 쓰기
a.
아무데나 써도 좋다. 일단 만든 뒤 ‘정렬과 배분’을 이용하여 사각형 안쪽으로 집어넣을 것이다.
3.
Ctrl + Shift + A (정렬과 배분)을 이용하여 사각형 정가운데에 글씨 넣기
a.
F1(선택) 후 드래그하거나, Shift를 누른 채 글자와 사각형을 둘다 클릭하여 선택한다.
b.
단, 글자 → 사각형 순서대로 선택해야 한다.
c.

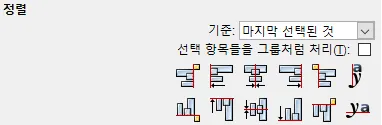

Ctrl + Shift + A를 눌러 ‘정렬과 배분’ 패널을 연다 → 기준: 마지막 선택된 것
d.
수직 축에 중심 맞추기 + 수평 축에 중심 맞추기를 둘다 실행하면 글자가 사각형의 정가운데에 오게 된다.
e.
글자가 사각형 뒤로 가서 안 보일 수 있다.
i.
이 경우 F1(선택) → 사각형 선택 후 ‘End’ 키를 눌러 사각형을 맨 뒤로 보내면 글자가 사각형 위로 올라오게 할 수 있다.
4.
Shift + F6 (경로) 화살표 그리기
a.
역시 아무데나 그려도 된다. 정렬을 이용하여 균형을 맞출 것이다.
5.
화살표 머리 설정
a.
화살표를 선택 후 Ctrl + Shift + F (채움/윤곽선) 패널을 띄운다.
b.
윤곽선 스타일 - 마커에서 적당한 화살표 머리를 선택한다.
6.
화살표를 사각형 중심에 오도록 정렬
a.
화살표 → 사각형 순으로 선택
b.
Ctrl + Shift + A (정렬) 패널 → 마지막 선택된 것 → 수직 축에 중심 맞추기
c.
Ctrl 을 누르고 움직여서 적절히 높이를 조절한다.
7.
Step A 사각형을 복사해서 Step B 사각형 만들기
a.
파워포인트에서는 Shift를 누르고 드래그 하면 복사 + 이동이 되지만, inkscape에서는 그게 안 된다.
b.
가장 편한 방법은 Step A 사각형을 복사 (Ctrl + C) + 제자리에 붙여넣기 (Ctrl + Alt + V) 한 다음
c.
Ctrl 을 누르고 아래로 움직이는 것이다.
d.
복사 후 글자를 F8로 바꿔 주고, 다시 ‘Step B’ 글자가 사각형 중심에 오도록 정렬 (Shift + Ctrl + A) 하는 것을 잊지 말자.
8.
사각형 - 화살표 - 사각형 사이의 간격을 일정하게
a.
사소해 보이지만, 요소 간 간격을 일정하게 하고 싶을 수 있다.
b.
역시 정렬과 배분 (Shift + Ctrl + A) 를 이용하면 된다.
c.
그 전에, 각 요소를 적절히 그룹화 (Ctrl + G) 시켜주어야 한다. 그룹화 하고싶은 요소들을 선택 후 Ctrl + G 하면 된다.
i.
위 사각형 + Step A 를 하나의 그룹으로 만들자
ii.
화살표는 그대로 두자
iii.
아래 사각형 + Step B 를 하나의 그룹으로 만들자
d.
모든 요소(3개 그룹)를 선택 후, 정렬과 배분 패널을 열자 (Shift + Ctrl + A)
e.
‘개체 사이의 수직 빈틈을 같게 하기’ 클릭
9.
완성! 이를 응용하면 다양한 flow diagram을 만들 수 있을 것이다.
